   Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов - получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост. Принципиальная схема показана на рисунке - кликните для увеличения.

   В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.

высокочастотный понижающий трансформатор из блока питания AT

   Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.

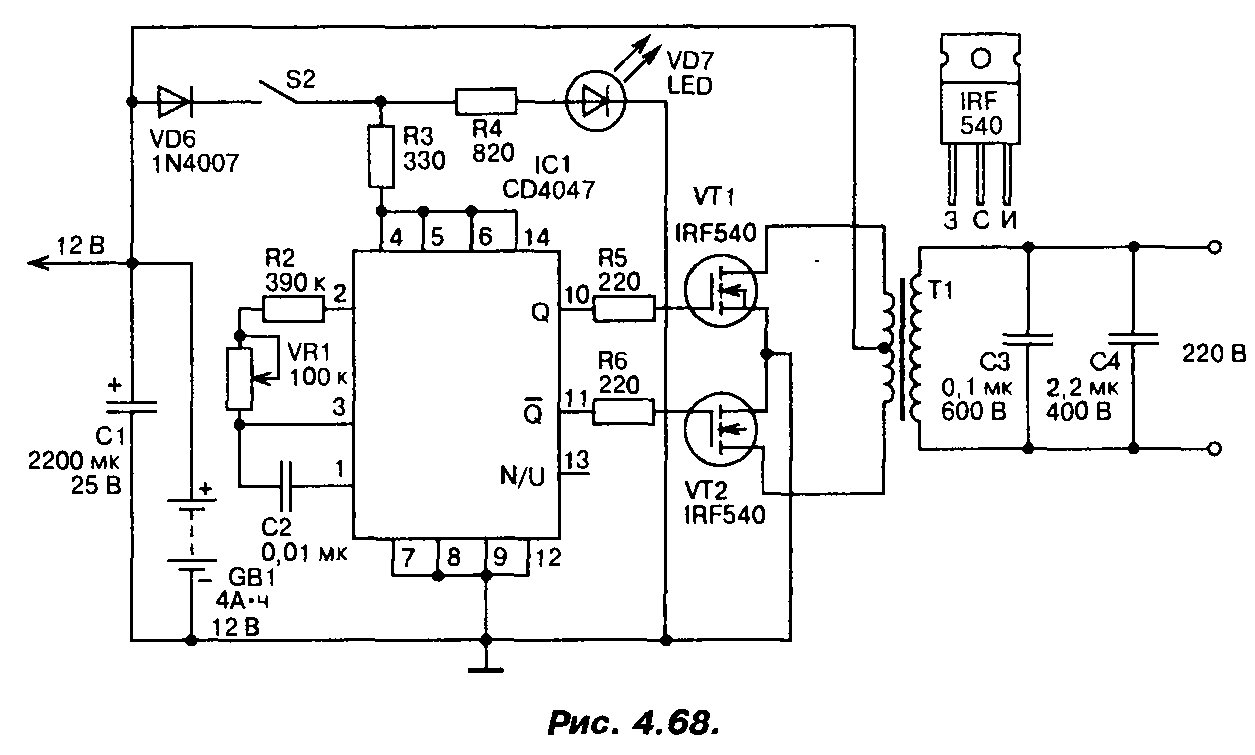

Схема проверенного преобразователя напряжения 12 В в 220

   Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор - фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ преобразователь на выходе.

Испытания самодельного преобразователя напряжения 12 - 220

   Правильно собранная схема самодельный преобразователь 12-220 схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус. Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!
